Introduction

Le but de notre projet est de fabriquer une clé usb avec une fonctionnalité originale : la fusion entre alarme et une horloge. Nous allons créer en parallèle avec la clé usb, un véritable réveil portatif.

Fonctionnalité et matériel utilisé

Fonctionalités de la clé :

- Capacité de la mémoire

- Vitesse de lecture (entre basse et haute vitesse)

Fonctionalités ajoutées :

Micro-contrôleur AVR ATMega16u2

- Bipeur à chaque changement d'heure

- ...

Matériel utilisé :

- Carte électronique

- Micro-contrôleur AVR

- Mémoire et autre composants (résistances, condensateurs...)

-

Initiation aux logiciels

Pour nous familiariser avec les logiciels Fritzing et IDE Arduino, nous avons crée un dé, voici les composants pour la création de notre dé :

- ATtiny84 avec 14 pattes

- 7 leds vertes

- 7 résistances de 220 ohm de préférence

- une batterie et un bouton poussoire

Dans un temps, on a crée le schéma PCB de notre dé, puis nous avons relier les composants ensemble sur le schéma "circuit imprimé" dans le logiciel Fritzing (Image à venir après fin confinement...)

Ensuite, nous avons programmer notre ATtiny84 à l'aide de l'IDE Arduino, dans un premier temps, nous avons crée ce programme :

  //Le port 10 correspond à la led 1
  //Le port 9 correspond à la led 2
  //Le port 8 correspond à la led 3
  //Le port 7 correspond à la led 4
  //Le port 6 correspond à la led 5
  //Le port 5 correspond à la led 6
  //Le port 4 correspond à la led 7
  //Le port 1 correspond au bouton
  //J'ai pris le chiffre des pattes de attiny alternative pinout comme vous avez dit

  int etat_btn=0;
  const int etat_de[7][7]={                        //Ici, les états que peut prendre notre dé en foncion du chiffre obtenu.
    {LOW,LOW,LOW,LOW,LOW,LOW,LOW},
    {LOW,LOW,LOW,HIGH,LOW,LOW,LOW},
    {HIGH,LOW,LOW,LOW,LOW,LOW,HIGH},
    {HIGH,LOW,LOW,HIGH,LOW,LOW,HIGH},
    {HIGH,HIGH,LOW,LOW,LOW,HIGH,HIGH},
    {HIGH,HIGH,LOW,HIGH,LOW,HIGH,HIGH},
    {HIGH,HIGH,HIGH,LOW,HIGH,HIGH,HIGH},
  };

  void setup() {
   // put your setup code here, to run once:
   pinMode(10,OUTPUT); // On indique de les broches 10 à 3 peuvent recevoir du courant
   pinMode(9,OUTPUT);
   pinMode(8,OUTPUT);
   pinMode(7,OUTPUT);
   pinMode(6,OUTPUT);
   pinMode(5,OUTPUT);
   pinMode(4,OUTPUT);
   pinMode(1,INPUT_PULLUP);
   randomSeed(analogRead(0)); //On initialise notre random
 }

 void loop() {
   // put your main code here, to run repeatedly:
   etat_btn == digitalRead(1);
   if ( etat_btn == LOW ){ //On regarde si notre capteur (à la broche 3) est allumé : "low" puisque input_pullup inverse le mode input
     int chiffre_de,i;
     chiffre_de=random(1,7);
     for(i=0;i<7;i++){
       digitalWrite(10-i,etat_de[chiffre_de][i]);}} //On effectue les actions à faire pour les 7 leds
 }
 // Je n'ai pas mis de delay() puisque le programme marche seulement apres l'appui du btn

(A voir si le programme marche ou pas)

A venir : le code test de notre carte si ci-dessus de marche pas

Création de notre clé usb

Afficheur 7seg ou création d'un afficheur

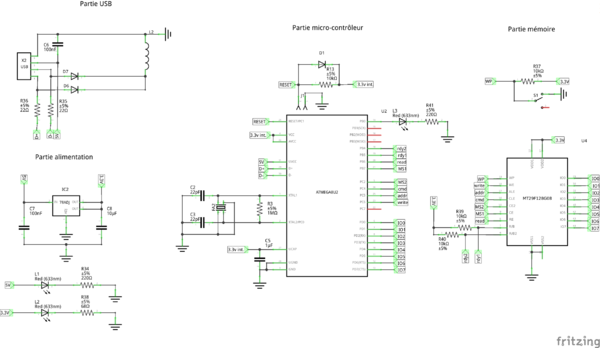

Schéma PCB Cle_usb_bisv2

Cependant, comment va t'on crée notre horloge?

On a eu l'idée de reprendre le systeme du dé, en programmant 2 micro-contrôleur pouvant contrôler minimum 14 leds, or il faut toujours trouver ce composant...

Ou bien faire un seul programme, avec un micro-controleur contrôlant un afficheur 7seg si possible d'en avoir un
