Introduction

Durant ce BE, nous allons créer une clé USB (Universal Serial Bus) personnalisé de A à Z en y ajoutant une fonction personnalisé. La première partie sera consacré au hardware, la seconde au software.

logiciel utilisé :

• Fritzing : http://fritzing.org/home/
• Arduino : https://www.arduino.cc/

Matériel

Choix des composants :

ATMega16u2

Pour le microprocesseur, nous avons pris celui recommandé par le livret, plus précisément l'ATMega16u2.

Adesto64Mb

Pour la mémoire flash, nous utiliserons également la mémoire conseillé de 16mo : AT45DB641E.

Microphone electret

Nous utiliserons bien d'autres composants comme un quartz, des résistances, des condensateurs, des diodes, des régulateurs de tension et des LED ainsi qu'un microphone pour commencer le circuit imprimé

Nous aurons besoin également d'une alimentation.

Projet intermédiaire : VuMètre et microphone

Schéma terminé

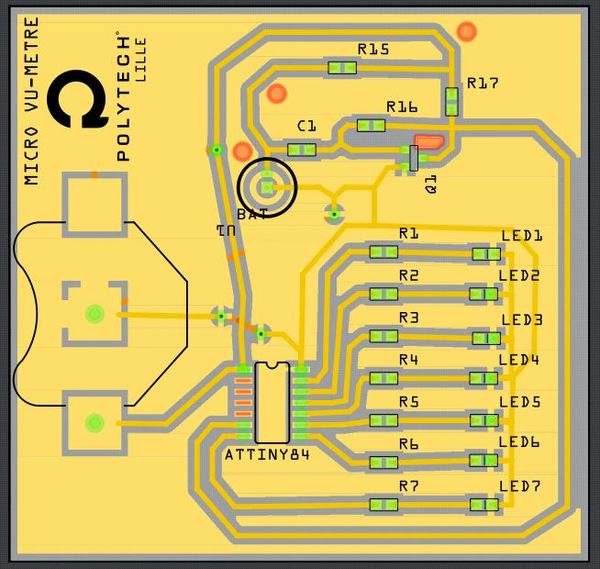

PCB terminé

PCB vide :

PCB soudé et relié a l'arduino uno :

Code version 1:

Voici le code réalisé afin de faire fonctionner le projet intermédiaire "microphone Vu mètre".

int mini;
int microAnalog;
void setup()
{
 // on définit les broches de 0 à 6 en sortie.
 for(int i=0;i<=6;i++) {
   pinMode(i, OUTPUT);
}
 // On fait un échantillonnage sur le bruit ambiant
 // pour définir la valeur mini qui correspond à toutes
 // les LEDs éteintes.
 mini=1024;
 for(int i=0;i<=20;i++)
 {
   // on lit la valeur analogique du microphone
   microAnalog = analogRead(7);
   delay(1);
   if(microAnalog<mini)
      mini=microAnalog;
 }
 // on allume les 7 LEDs pour signaler que l'échantillonnage est terminé
 for(int i=0;i<=6;i++) {
   digitalWrite(i, HIGH);
 }
 delay(1000);
}
 void loop() {
   delay(1);
 // on lit la valeur analogique du microphone
   microAnalog = analogRead(7);
 //on éteint les 7 LEDS.
 for(int i=0;i<=6;i++) {
   digitalWrite(i, LOW);
 }
 // en fonction du niveau on allume les LEDS.
 if(microAnalog>mini)
   digitalWrite(0, HIGH);
 if(microAnalog>mini+1)
   digitalWrite(1, HIGH);
 if(microAnalog>mini+2)
   digitalWrite(2, HIGH);
 if(microAnalog>mini+3)
   digitalWrite(3, HIGH);
 if(microAnalog>mini+4)
   digitalWrite(4, HIGH);
 if(microAnalog>mini+5)
   digitalWrite(5, HIGH);
 if(microAnalog>mini+6)
   digitalWrite(6, HIGH);
}

Code version 2:

Voici le code réalisé afin de faire fonctionner le projet intermédiaire "microphone Vu mètre", code définitif

int mini;
int microAnalog;
void setup()
{
  // on défini les broches de 0 à 6 en sortie.
  for(int i=0;i<=6;i++) {
    pinMode(i, OUTPUT);
 }
  // On fait un échantillonnage sur le bruit ambiant
  // pour définir la valeur mini qui correspond à toutes
  // les LEDs éteintes.
  mini=0;
  for(int i=0;i<=20;i++)
  {
    // on lit la valeur analogique du microphone
    microAnalog = analogRead(7);
    delay(1);
    if(microAnalog<mini)
      mini=microAnalog;
  }
  // on allume les 7 LEDs pour signaler que l'échantillonnage est terminé
  for(int i=0;i<=6;i++) {
    digitalWrite(i, HIGH);
  }
  delay(1000);
}
void loop() {
  delay(1);
  // on lit la valeur analogique du microphone
  microAnalog = analogRead(7);
  //on éteint les 7 LEDS.
  for(int i=0;i<=6;i++) {
    digitalWrite(i, LOW);
  }
  // en fonction du niveau on allume les LEDS.
  if(microAnalog>170 )
    digitalWrite(0, HIGH);
  if(microAnalog>+175)
    digitalWrite(1, HIGH);
  if(microAnalog>+180)
    digitalWrite(2, HIGH);
  if(microAnalog>+190)
    digitalWrite(3, HIGH);
  if(microAnalog>+200)
    digitalWrite(4, HIGH);
  if(microAnalog>+215)
    digitalWrite(5, HIGH);
  if(microAnalog>+230)
    digitalWrite(6, HIGH);
}

Vidéo du Vumètre :

Fichier:20210208 101831.mp4

Chronologie

Première séance 18/01 :

• Choix de la fonction supplémentaire : vu-mètre permettant de voir la capacité de la clé USB.

• Début de la création d'un circuit imprimé sur la partie vu-mètre + microphone sur Fritzing (découverte du logiciel).

• Amélioration du circuit "Fichier:DéB2.zip" (en remplaçant .zip par .fzz pour pouvoir l'ouvrir dans l'application) et en ajoutant un circuit d'amplificateur pour le micro éléctret.

Séance du 21/01 :

• Continuation du circuit imprimé sur Fritzing. (contradiction de la vue schématique et PCB ), lissage des angles droits et reduction de la place des composants sur la carte.

Séance du 25/01 :

• Continuation du PCB (routage terminé) et détourage des fils non reliés a la masse pour impression future.

Séance du 28/01 :

• Recherche des composants du circuit

• Commencement du code sur Arduino.

Séance du 01/02 :

• Récupération du pcb à l'atelier
• Préparation du pcb à la soudure, gommage du pcb pour enlever l'oxydation en veillant à ce que l'on ne touche pas le pcb avec les doigts.
• Début de la soudure des composants sur le PCB (résistances, LEDs et micro-contrôlleur)

Séance du 04/02 :

• Soudure des derniers composants du PCB (micro et support) et mise en place des VIA
• Poursuite de la programmation et vérification du code sur Arduino

Séance du 8/02 :

• Transfert du code V2 sur la carte avec succès.
• Début du PCB de la clé USB.

Séance du 11/02 :

• Resoudage de la dernière LED, qui était mal soudée.
• Fin du code du vu-mètre sonore; Il est capable d'effectuer un échantillonage du bruit ambiant avant de remplir sa fonction.

Séance du 15/02 :

• Création d'un deuxième pcb pour mieux agencer les composants

Séance du 18/02 :

• Rectification du deuxième pcb auprès du professeur.
• Ajout d'un J1 pour relier les deux pcb entre eux.
