INTRODUCTION
Le but de ce bureau d'étude est de réaliser une clé USB personnalisée. Pour cela nous procéderons en plusieurs étapes :
-Nous créerons un circuit électronique ou PCB à l'aide d'un logiciel
-Nous souderons des composants électroniques
-Nous programmerons le microcontrôleur pour gérer la communication USB et pour accéder à la mémoire
MATERIEL
Nous allons utilisé le microcôntroleur suggéré : l'ATMEGA16U2 et la mémoire AT45DB641E.
TABLEAU DE BORD DES SEANCES
Séance du 18/01
Nous avons réfléchi à la particularité que pourrait avoir notre clé USB personnalisée. Notre idée est la suivante : notre clé USB émettra des sons (voir parlera) lorsqu'on la branche et qu'on l'éjecte. Pour cela, il faudra installer un haut-parleur et un amplificateur à l'intérieur de la clé. Si nous voulons faire "parler" notre clé (ex : "Bonjour" et "Au revoir"), il faudra enregistrer notre voix au préalable puis la stocker dans la mémoire de la clé. Il ne restera plus beaucoup d'espace pour d'autres données, mais ce n'est pas grave.
Séance du 21/01
A l'aide du logiciel Fritzing, nous avons réalisé la schématique du circuit haut-parleur amplificateur qui fera la particularité de notre clé USB. Nous allons utiliser un amplificateur LM386, et un microcontrôleur ATMEGA8U2.
Séance du 25/01

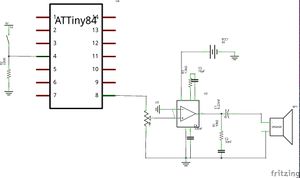

Aujourd'hui nous avons changé la schématique de notre circuit sous les conseils de notre professeur. Nous avons changé le microcontrôleur par un ATTINY84 car il est plus simple à souder et qu'il est à notre disposition, et nous avons rajouté des composants, en trouvant un circuit qui correspondait plus à nos attentes
Séance du 28/01

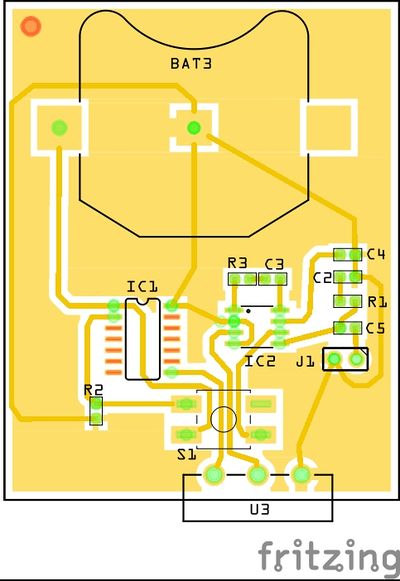

Aujourd'hui, nous avons une nouvelle fois changé de micro-contrôleur sur notre schématique pour des raisons de représentations. Nous avons aussi simplifié le schéma en remplaçant notre haut-parleur par des connecteurs électriques. Après avoir réarranger le schématique, nous avons mis au point notre PCB
Séance du 1/02
Aujourd'hui nous avons établi la version finale de la schématique et du PCB. Nous avons envoyé le PCB au service électronique de Polytech afin de recevoir une gravure. Nous avons également commencé à nous renseigner pour le code de notre circuit haut-parleur.
Séance du 04/02
Aujourd'hui nous avons été cherché notre circuit imprimé. Après avoir rassemblé tous les composants qui nous était nécessaires, nous avons commencé la soudure. Nous n'avions jamais soudé auparavant, donc nous n'avons soudé que le microcontrôleur lors de cette séance.
Code
- define INTERRUPTEUR 2
- define HP 8
void setup() { pinMode(HP,OUTPUT); pinMode(INTERRUPTEUR,INPUT_PULLUP); }
void loop() {
int etat_interrupteur=analogRead(INTERRUPTEUR);
analogWrite(HP, LOW);
}
analogWrite
