Première séance : 18/01/2021

--> Recherche d'idées originales quant à la conception de la clé USB  :
Emettre un son dès lors que l'on on met ou retire la clé USB de l'ordinateur, mise en place d'un Vumètre, LED connectée aux téléphones pour changer la couleur de la LED, apparence de skate ou personnage, transparence du modèle, la clé donne l'heure, mettre en place un code d'accès.

Finalement nous allons essayer de conçevoir une clé USB affichant l'heure de façon digitale à l'aide d'un écran.

Après quelques recherches, nous avons trouvé qu'il éxistait un compsant dit RTC qui permet d'acquérir l'heure en temps réel à l'aide d'une pile CR2032.

Le circuit se décompose en plusieurs composants, nous avons en premier lieu un I²C RTC 16 pattes munie d'une batterie permettant de rester à l'heure même il n'est pas sous tension Un µP à 8 pattes Un boutton RESET et POWER 6 ports de connexion (32kHz, SQW, SCL, SDA, VCC ,GND) => VCC et GNd permettent d'alimenter le circuit en courant. Dans le cadre de notre projet seulement 4 ports vont être utilisés ( VCC, GND, SCL, SDA) 4 Résistances

--> Schéma du Monatge
Schéma de montage
Schéma de montage du DS3231












Deuxième séance : 21/01/2021

--> Projet Intermédiaire : Dé électronique

Avant toute entreprise, nous allons partir sur la conception d'un joystick qui allumera une LED en fonction du point cardinal qui sera visé. Nous aurons besoins donc d'une carte Arduino UNO,8 fils Mâles Femelles, un joystick, une breadboard, 4 LEDS et 4 résistances 220 Ohms.

Nous allons ensuite programmer sur la carte Arduino du code qui nous permettra d'acquérir sous forme de coordonnée (x,y) la direction pointé par le joystick et allumer la LED correspondante.

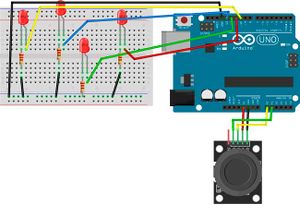

--> Schéma du montage :
Schéma de montage
Schéma de montage du joystick-led
