Binome2021-1

INTRODUCTION

Durant ce BE, nous avons décidé de réaliser une clé qui possédé un haut parleur ainsi qu'un vibreur permettant de se satisfaire

Description : Ce projet est une clé USB ayant une spécialité qui ferra fureur. Elle permet de stocker des données comme des photos ou bien des vidéos mais peut tout aussi bien vibrer mais aussi compter une belle histoire d'amour. Le but de se projet est de remonter le moral des personnes faisant du télétravail avec un objet passe partout et tout à fait anodin qui permet de passer une bien meilleure journée. La clé de forme cylindrique est fourni avec un long câble USB pour plus de maniabilité et d'aisance lors de l'utilisation.

https://azduino.com/bin/micronucleus/

Fichier:Cle.zip

Séance 1

Création du binôme; choix de l'option ajouté à la clé

Séance 2

Début des recherches des différents composants requis pour la construction de notre clé + début du projet sur Fritzing (première esquisse produite)

Séance 3

Vérification de la part des professeurs du bon fonctionnement électronique du projet: Modification au niveau du HP (mise en place d'un convertisseur num/anal pour mettre des fichiers audio pré-enregistré)

Séance 4

Mise en place du convertisseur sur Fritzing et vérification par les professeurs. Possibilité d'avoir une clé Stéréo. Intégration d'un deuxieme HP sur le Fritzing mais possibilité d'en mettre qu'un seul

Séance 5

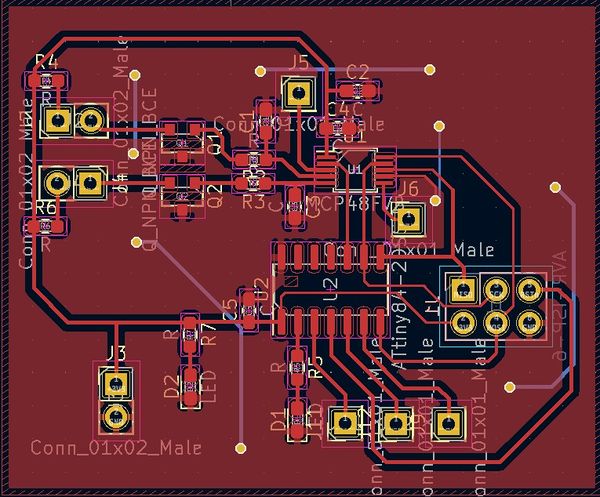

Routage de la carte externe

Séance 6

Modifications du routage pour la carte

Séance 7

Soudures effectuées vérification du fonctionnement de la carte

Séance 8

CC enlevé et test de programmation sur l'attiny 84 avec l'arduino

Séance 9

Programmation réussi test de vibration avec un vibreur piézo (vibration trop faible ==> On va partir sur un vibreur de telephone) et test spi transfer

Séance 10

programmation vibreur pwm et test encodage haut parleur

Séance 11

Routage de la clé USB (ajout RX, TX et GND + ISP + Alimentation (+ , GND) de la carte fille directement sur la clé USB), carte fille refaite par le corps professoral.

Séance 12

Début de la modélisation 3D du projet, début de la programmation en C de la clé USB

Séance 13

Carte fille V2 achevée.

Séance 14

Carte fille reçue prise de rdv pour souder en C202 avec Thierry.

Modilisation sur Solidworks de la coque.

Séance 15

Soudure du dac et de l'attiny au labo d'electronique avec Thierry au four

Séance 16

Fin des soudures de la carte fille V2 et test de fonctionnement

COMPOSANTS

Haut parleur :

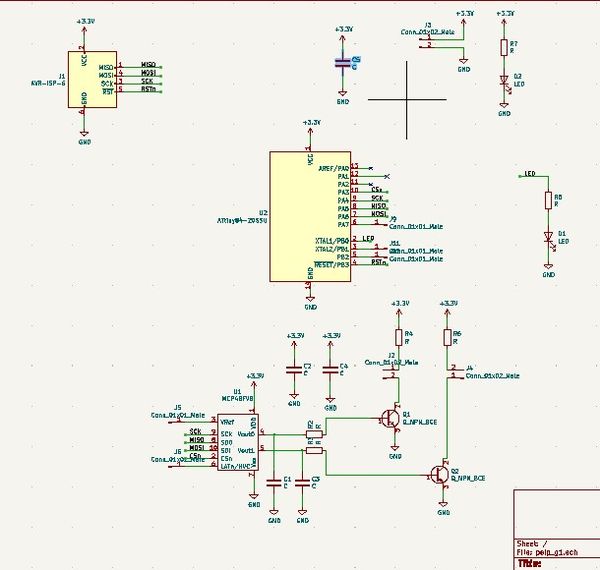

Convertiseur Numérique/analogique : MCP48FVBXX

         Cablage:

Micro-controleur : Attiny84

         Pinout:

Carte essai par Alexandre : Fichier:Carteg1.zip
